Трубки и фитинги высокого давления: виды и правила эксплуатации

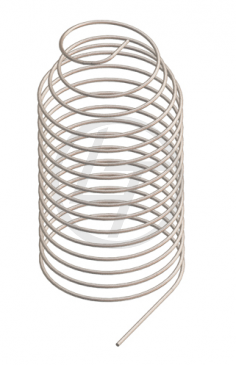

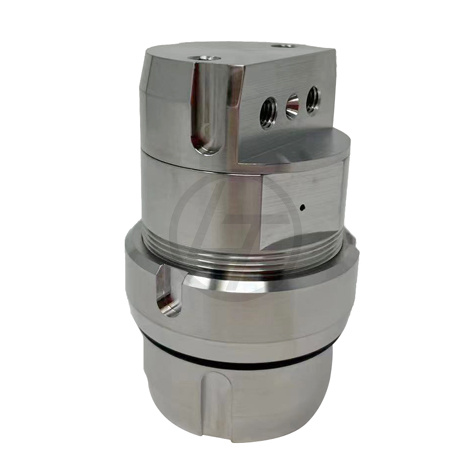

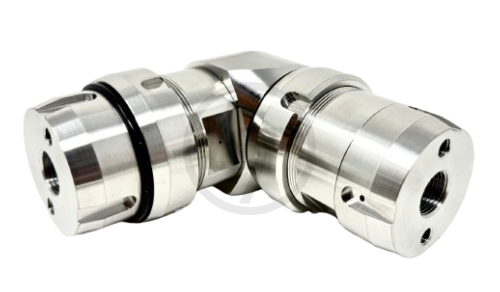

В установках гидроабразивной резки и других системах сверхвысокого давления ключевую роль играет трубопровод, по которому подается вода под давлением до 6200 бар. В таких условиях к каждому элементу – от трубки до соединения – предъявляются предельно жесткие требования. Малейшая ошибка в выборе или монтаже может привести не только к утечкам, но и к серьезным авариям. В отличие от классических гидравлических систем, где широко применяются рукава высокого давления, в оборудовании данного класса основная нагрузка ложится на жесткие трубки и соединения. Именно они обеспечивают стабильную передачу давления, герметичность и безопасность работы всей системы. Рассмотрим, какие виды фитингов для РВД существуют, как их выбирают и что следует учитывать при эксплуатации. Особенности эксплуатации Фитинг представляет собой элемент, обеспечивающий герметичное соединение гибких трубопроводов с запорной арматурой или другими участками системы. Кроме функции соединения, такие устройства позволяют регулировать направление и интенсивность потока жидкости. В целом, соединительные компоненты играют ключевую роль в гидравлических системах, где рабочая жидкость движется под высоким давлением. Работа с деталями высокого давления требует строгого соблюдения эксплуатационных требований. Основные факторы, влияющие на долговечность и надежность элементов для РВД: Давление в системе. Системы watejet работают в диапазоне до 6200 бар, поэтому все компоненты должны быть рассчитаны именно на такие нагрузки. Использование неподходящих элементов приводит к усталостным разрушениям металла и разгерметизации. Качество соединений. В условиях сверхвысокого давления недопустимы даже микроскопические дефекты. Соединения должны обеспечивать полную герметичность без применения мягких уплотнений – как правило, используются металл-металл контактные поверхности с высокой точностью обработки. Температурный режим. Металл или другие уплотнительные материалы имеют ограничения по эксплуатации. Поэтому использование трубок при температурах выше нормы ускоряет старение резиновых уплотнений и повышает риск протечек. Вибрации и динамические нагрузки. Сильные колебания могут ослабить соединения, поэтому важно контролировать натяжение узлов и, при необходимости, использовать демпфирующие элементы. Основной рабочей средой фитингов является вода, реже – гидравлическое масло. Даже вода при таком давлении обладает высокой разрушительной способностью, поэтому всегда предъявляются повышенные требования к материалам, обработке поверхностей и непосредственно монтажу элементов. Виды фитингов высокого давления Фитинги, применяемые в системах с давлением до 6000+ бар, отличаются от стандартных гидравлических соединений. Они устойчивы к циклическим нагрузкам, выполнены из высокопрочных сталей и специальных сплавов, имеют высокую точность изготовления и минимальные допуски. Трубки для РВД различаются по типу соединения, материалу и конструкции. Конструкции большинство деталей сводятся к двум основным элементам – хвостику и соединительной части, а классифицируются они в зависимости от типа соединения или вида хвостовика. В числе основных видов соединений – фланец, двойное, штекер, скоба, штуцер, плоский ниппель. Также встречаются штуцер-конус, ниппель-сфера и ниппель-конус. Популярные стандарты деталей: BSPT – американский стандарт, визуально схожий с NPTF, но отличается шагом и углом резьбы; BANJO – применяется для полых болтов с резьбой в метрах или дюймах; BEL – известный немецкий стандарт для рукавов 6–32 мм; BSP – британский вариант, охватывающий рукава 6–50 мм; NPSM и NPTF – американские фитинги с цилиндрической или дюймовой резьбой; ORFS и ORFS Metic – детали с накидной гайкой или резьбовым штуцером; SAE – стандарт, принятый в Северной Америке; DKOL и DKOS – европейские размеры для легкой и тяжелой серий рукавов; DK и DKI – российские стандарты по ГОСТ 42705-81 для рукавов 5–50 мм; JIC – стандарт американского производства с дюймовой резьбой; JIS (например, Komatsu, Toyota) – японские стандарты для техники соответствующих брендов; SF Cat, SF Komatsu, SF Teex, SFL, SFS – фланцевые элементы с уплотнительными кольцами для тяжелой техники и оборудования с высокими нагрузками; Steck ЧТЗ, Steck SS – замковые элементы с кольцами и фиксаторами, используемые в горнодобывающей и автомобильной промышленности. Такое разнообразие позволяет подобрать оптимальный узел для любой гидравлической системы с учетом типа соединения и условий эксплуатации. Правила монтажа фитингов высокого давления Для стабильной работы гидравлической системы важно применять фитинги и пресс-втулки одинакового типа и одного производителя. Полная информация о совместимых элементах, рекомендованных размерах обжима и контрольных диаметрах для контроля качества соединений представлена в каталогах и таблицах узлов. Монтаж трубопроводов сверхвысокого давления требует строгого соблюдения технологии. Ошибки на этом этапе зачастую становятся причиной утечек и отказов. Что следует учесть при монтаже фитинга высокого давления: перед установкой все элементы должны быть тщательно очищены от загрязнений; резьбовые соединения и посадочные поверхности проверяются на отсутствие дефектов; необходимо строго соблюдать момент затяжки – как недостаточная, так и избыточная затяжка недопустимы; запрещается использование поврежденных или изношенных компонентов; после сборки система обязательно проходит испытания под давлением. Особое внимание уделяется точности сборки: перекосы, неправильная посадка или загрязнения приводят к нарушению герметичности уже на этапе запуска. Правильность сборки контролируется двумя методами: измерением наружного диаметра втулки после обжима или с помощью специализированных калибров. Нюансы выбора Нередко возникают сложности еще при выборе элементов. Что следует учесть перед покупкой деталей: Материал. Для агрессивных жидкостей используют фитинги из коррозионностойких сплавов. Тип соединения. Соединение должно соответствовать условиям эксплуатации. Диаметр и давление. Диаметр фитинга должен соответствовать трубке, а номинальное давление превышать рабочее на 20–30%. В системах сверхвысокого давления ключевым фактором является не столько наличие оригинальных комплектующих, сколько их качество и соответствие требованиям эксплуатации. Практика показывает, что при правильном подборе и соблюдении технологии надежно работают как оригинальные детали, так и качественные аналоги. В нашей компании «ЛидТехнология» вы найдете большой ассортимент трубок и фитингов высокого давления, включая обжимные, фланцевые, поворотные и быстросъемные модели. Все изделия проходят строгий контроль качества и соответствуют международным стандартам. При необходимости наши специалисты помогут подобрать нужные комплектующие для производственного оборудования. Рекомендуемое оборудование Артикул: 308620-3 Вертлюг прямой Подробнее Положить в корзину Артикул: 309882-3 Вертлюг угловой Подробнее Положить в корзину Артикул: 304436 Трубка витая Ось №4,5,6 Подробнее Положить в корзину Артикул: 303608 Трубка витая 3/8 Подробнее Положить в корзину
