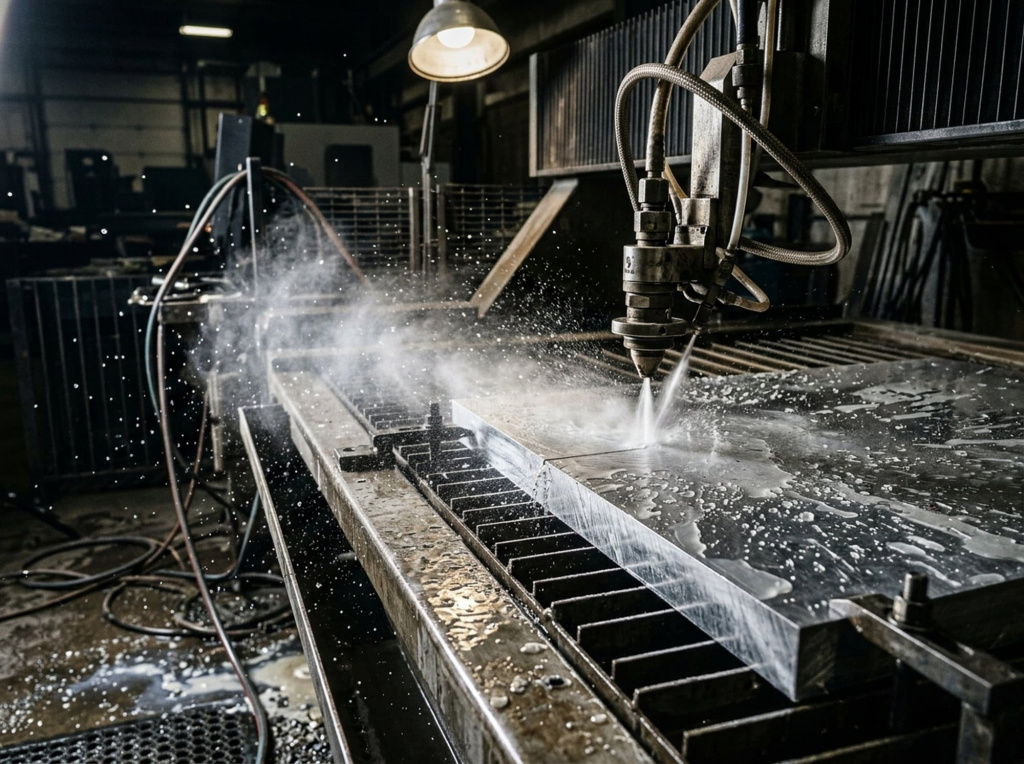

Гидроабразивный станок: что это, как устроен, принцип работы

Для многих производственных процессов требуются детали из твердого материала. Но нередко раскрой нужно выполнить без нагрева, оплавления и деформации полотна, в результате чего выбирают гидроабразивную резку. Этот метод подходит для обработки металла, камня, стекла, керамики. В основе технологии — воздействие струей воды с абразивом под огромным давлением. Проводятся работы на специальном оборудовании с числовым программным управлением. Разберемся, что такое станок гидроабразивной резки, из каких узлов он состоит и как работает такая технология на практике. Что такое гидроабразивный станок Для обработки нужна специальная система, отличающаяся высокой точностью и надежностью. Поэтому большое значение для результата имеет именно качество выбранного оборудования. Станок гидроабразивной резки — это оборудование с ЧПУ, которое разрезает материал тонкой струей воды, смешанной с абразивом, подаваемой под сверхвысоким давлением. По сути, это управляемая установка, работающая по принципу природной водной эрозии, только ускоренной в тысячи раз. Такой станок способен обрабатывать различные материалы — от мягкой резины или пластика до титана или закаленной стали толщиной в несколько десятков сантиметров. Гидроабразивная резка появилась благодаря развитию технологий резки чистой водой, которые применялись еще в середине XX века в горнодобывающей и аэрокосмической промышленности. Позже к водяной струе стали добавлять абразив (в большинстве случаев им выступает гранатовый песок), что резко расширило список материалов, доступных для обработки, и позволило резать твердые сплавы и природный камень. Устройство современного станка ГАР включает несколько ключевых узлов: насос высокого давления — создает рабочее давление воды, обычно от 3000 до 6000 бар; система подачи воды — фильтрует, деионизирует, подводит жидкость к режущей головке; дозатор абразива — подает гранатовый песок или другой абразивный материал в зону смешивания в нужной пропорции; режущая головка с соплом — формирует тонкую высокоскоростную струю; смесительная камера — соединяет воду и абразив в единый режущий поток; фокусирующая трубка — направляет двухфазную струю в зону реза; рабочий стол с решеткой — удерживает заготовку и гасит остаточную энергию струи; система ЧПУ — управляет перемещением головки по заданной программе раскроя. Важным элементом любого станка становится водяное сопло — это алмазный или сапфировый узел, через который вода под давлением проходит с огромной скоростью. Именно от состояния сопла во многом зависит точность и качество реза, поэтому этот элемент требует периодической замены. Принцип работы станка гидроабразивной резки Принцип работы оборудования ГАР строится на простом физическом законе: вода под высоким давлением проходит через узкое отверстие сопла и превращается в тонкую скоростную струю. Дальше в дело вступает абразив, который придает струе режущую способность. Процесс резки материала проходит в несколько этапов: Насос нагнетает воду до рабочего давления в несколько тысяч бар. Вода поступает к режущей головке и проходит через сопло, где скорость потока резко возрастает. В смесительной камере к водяной струе добавляется абразивный материал — обычно применяется гранатовый песок определенной фракции. Струя воды и абразива выходит из фокусирующей трубки с огромной скоростью. Струя ударяет по поверхности заготовки, буквально «вымывает» материал вдоль линии реза. Система ЧПУ перемещает головку по контуру, заданному в программе, что обеспечивает нужную геометрию и точность будущей детали. Абразивные частицы работают как множество микроскопических резцов: при ударе о поверхность они скалывают мельчайшие фрагменты материала, а вода уносит их из зоны реза вместе с отработанным абразивом. Благодаря этому кромка получается ровной, без заусенцев, оплавления, температурных деформаций. Процесс раскроя происходит без нагрева заготовки, что крайне важно при работе с дорогими материалами. Для мягких материалов вроде резины, поролона, картона или пищевых продуктов применяется резка только водой. Металл, камень, стекло и другие твердые материалы раскраивают с помощью смеси воды с абразивом. Сферы применения гидроабразивной технологии Гидроабразивные станки востребованы там, где важны точность обработки и сохранение исходных свойств материала. Чаще всего оборудование применяется в следующих отраслях: Машиностроение, металлообработка — для раскроя листового металла, изготовления деталей сложной формы. Авиационная и космическая промышленность — для резки титановых сплавов, композитов и жаропрочных материалов. Производство мебели и отделочных материалов — для обработки природного камня, стекла, керамогранита. Художественная резка и декор — для создания витражей, панно, мозаики, декоративных элементов интерьера. Строительство — при изготовлении лестниц, столешниц, фасадных панелей. Приборостроение — для создания деталей, где важна геометрическая точность. Преимущества гидроабразивного станка По сравнению с лазерной, плазменной или механической резкой гидроабразивная технология имеет ряд заметных плюсов. Среди очевидных преимуществ: Отсутствие термического воздействия: материал не плавится и не деформируется от нагрева. Универсальность: один станок обрабатывает металл, камень, стекло, пластик, резину, композиты. Высокая точность реза: возможные отклонения составляют доли миллиметра. Экологичность: в процессе не образуются вредные газы, пары или копоть. Универсальность применения: удается резать материалы большой толщины, вплоть до 200 мм, без потери качества кромки. Из возможных минусов отмечают более низкую скорость резки по сравнению с лазером и постоянный расход абразива, который увеличивает себестоимость обработки. Тем не менее для многих задач именно гидроабразивная резка остается единственным способом получить деталь нужной точности без риска повредить материал. Как выбрать гидроабразивный станок При подборе оборудования важно обратить внимание на несколько параметров. Во-первых, рабочее давление насоса — от него зависит производительность и допустимая толщина обрабатываемого материала. Во-вторых, размер рабочего стола — он должен соответствовать габаритам заготовок, с которыми предстоит работать чаще всего. В-третьих, тип системы ЧПУ и программного обеспечения — от удобства настройки раскроя зависит скорость подготовки производства и качество итоговой детали. Немаловажны качество насосной группы, ресурс комплектующих и наличие сервисной поддержки — именно от этого зависит, насколько стабильно станок будет работать в будущем. Лучше выбирать оборудование от проверенных европейских или китайских брендов: у таких производителей можно подобрать надежный станок практически под любую задачу. В целом гидроабразивный станок можно назвать универсальным решением для многих производств. Но важно помнить, что для точной обработки без термических повреждений важно выбрать правильное оборудование. Только так удастся решить необходимые задачи и обеспечить долгий срок службы системы. Рекомендуемое оборудование Артикул: Станки гидроабразивной резки серии Patica Подробнее Получить коммерческое предложение Артикул: Станки гидроабразивной резки серии Plasmajet Подробнее Получить коммерческое предложение Артикул: Станки гидроабразивной резки серии Classica Подробнее Получить коммерческое предложение Артикул: Станки гидроабразивной резки серии RAM Подробнее Получить коммерческое предложение
